Arduino＋USB Host Shieldでロボットアームの回路を作る方法【コスパ最強!? ロボットアームの作り方その④】

回路部の作り方

今回の記事では、最終的な回路を作っていきます。

テスト用に作った下記回路を改造していくので、先にこちらの記事を読んでください。

Arduino＋PCA9685でサーボモーターを位置決めする方法【コスパ最強!? ロボットアームの作り方その②】

今回使用するUSB Host Shieldはこちらです。PS4コントローラーとの通信に使用します。

回路の改造は、PS4コントローラーとの通信用にUSBシールドを装着するだけです。

手順があるので、一つずつ解説していきます。

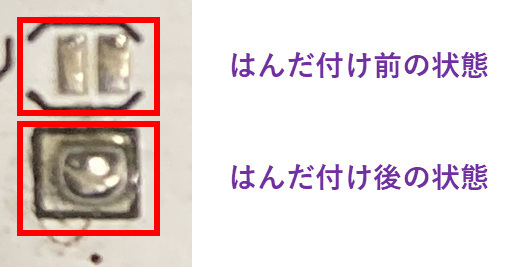

USBシールドを5V仕様にするため、画像のように3箇所はんだづけします。

離れているはんだをくっつけるようにはんだ付けすることで、導通状態になります。

これをしないと動かないので注意してください。

このUSBシールドを使うとサーボモーターを制御しているSCLピン、SDAピンが隠れてしまうので、

クリップでピンを引き出します。

画像のようにクリップを加工し、2つ同じ形状のものを作ります。

取り付けるとこんな感じです。

USBシールドを取り付けると画像のような出来上がりになります。

USBトングルも取り付ければ、完成です。

USBトングル（USB Bluetoothアダプタ）は以下を使用しています。

差し込み時の注意点として、後ろの差し込み穴がきちんとはまってくれないことがあります。

その時は、画像のようにニッパーでプラスチックの部分を少しカットすると綺麗にはまってくれます。

回路が完成したので、サーボモーターとモータードライバーを画像のように配線します。

モータードライバーのピン番号は0から始まっているので、ピン番号0をサーボモーター1、ピン番号1をサーボーモーター2・・・のように接続してください。

ロボットアームは、画像のように木板などに固定してください。

このロボットアームは、それなりにパワーがあるので、固定しないと自分の力で、吹っ飛んでいきます（笑）

これで、組み立ては終わりです。次回からは、プログラムについて解説していきます。
